Сварной решетчатый настил (SP)

Наименование
Характеристика
Цена (за 1 )

Настил SP Г/К 34х38 / 30х2
1000, 1000, Обр А, Zn
Цена (за 1 шт)
2100
Настил SP Г/К 34х38 / 30х2
1000, 240, ступень, Zn
Цена (за 1 шт)
850
Настил SP Г/К 34х38 / 30х2
1200, 1000, Обр A, Zn
Цена (за 1 шт)
2500
Настил SP Г/К 34х38 / 30х2
1500, 1000, Обр A, Zn
Цена (за 1 шт)
3100
Настил SP Г/К 34х38 / 30х2
2000, 1000, Обр A, Zn
Цена (за 1 шт)
4100
Настил SP Г/К 34х38 / 30х2
500, 1000, Обр A, Zn
Цена (за 1 шт)
1000
Настил SP Г/К 34х38 / 30х2
600, 1000, Обр A, Zn
Цена (за 1 шт)
1200
Настил SP Г/К 34х38 / 30х2
800, 1000, Обр A, Zn
Цена (за 1 шт)
1700
Настил SP Г/К 34х38 / 30х2
800, 240, ступень, Zn
Цена (за 1 шт)
700
Настил SP Г/К 34х38 / 30х2
800, 270, ступень, Zn
Цена (за 1 шт)
800
Настил SP Г/К 34х38 / 30х3
1000, 1000, Обр A, Zn
Цена (за 1 шт)
2800
Настил SP Г/К 34х38 / 30х3
1200, 1000, Обр A, Zn
Цена (за 1 шт)
3400
Настил SP Г/К 34х38 / 30х3
1500, 1000, Обр A, Zn
Цена (за 1 шт)
4200
Настил SP Г/К 34х38 / 30х3
2000, 1000, Обр A, Zn
Цена (за 1 шт)
5600
Настил SP Г/К 34х38 / 30х3
500, 1000, Обр A, Zn
Цена (за 1 шт)
1400
Настил SP Г/К 34х38 / 30х3
600, 1000, Обр A, Zn
Цена (за 1 шт)
1700
Настил SP Г/К 34х38 / 30х3
800, 1000, Обр A, Zn
Цена (за 1 шт)
2300
Настил SP Г/К 34х38 / 30х3
800, 240, ступень, Zn
Цена (за 1 шт)
950
Настил SP Г/К 34х38 / 30х3
1000, 1000, Обр A, Zn, S4
Цена (за 1 шт)
3100
Настил SP Г/К 34х38 / 30х3
1000, 240, ступень, Zn
Цена (за 1 шт)
1200
Настил SP Г/К 34х38 / 30х3
1000, 240, ступень, Zn, S4
Цена (за 1 шт)
1200
Настил SP Г/К 34х38 / 30х3
1200, 1000, Обр A, Zn, S4
Цена (за 1 шт)
3800
Настил SP Г/К 34х38 / 30х3
1500, 1000, Обр A, Zn, S4
Цена (за 1 шт)
4700
Настил SP Г/К 34х38 / 30х3
2000, 1000, Обр A, Zn, S4
Цена (за 1 шт)
6300
Настил SP Г/К 34х38 / 30х3
500, 1000, Обр A, Zn, S4
Цена (за 1 шт)
1600
Настил SP Г/К 34х38 / 30х3
600, 1000, Обр A, Zn, S4
Цена (за 1 шт)
1900
Настил SP Г/К 34х38 / 30х3
800, 1000, Обр A, Zn, S4
Цена (за 1 шт)
2500
Настил SP Г/К 34х38 / 30х3
800, 240, ступень, Zn, S4
Цена (за 1 шт)
1000
Настил SP Г/К 34х38 / 30х3
800, 270, ступень, Zn
Цена (за 1 шт)
1050
Настил SP Г/К 34х38 / 30х3
800, 270, ступень, Zn, S4
Цена (за 1 шт)
1100

Описание

Продукция собственного производства
  • Индивидуальные условия сотрудничества;
  • Дополнительные услуги — обрамление, оцинкование и поставка крепежа, изготовление ступеней, проходных мостков, прямолинейных и винтовых лестниц, а также других видов металлоконструкций, где применяется сварной решетчатый настил;
  • Возможность доставки продукции собственным автотранспортом;
  • Комплектование сборных вагонов.

Характеристики используемого материала

  • Полосы и прутки: из горячекатаных углеродистых и легированных марок стали по ГОСТ 19903;
  • Связующий пруток: арматурная сталь или проволока.
Арматурная сталь Проволока
круглого гладкого сечения по ГОСТ 5781 круглого гладкого сечения по ГОСТ 3282
периодического профиля по ГОСТ 5781, ГОСТ Р 52544 квадратная винтовая по ТУ 14 - 178 - 194
квадратная винтовая СТО 57099372 - 004
любая другая с аналогичными характеристиками, по выбору производителя

Преимущества продукции:

  • Надежность и безопасность;
  • Пригодность для сложных климатических условий — настил не задерживает воду и снег, оставляя поверхность сухой;
  • Хорошее сцепление при передвижении;
  • Высокая несущая способность и оптимальная легкость при равной распределенной нагрузке (в сравнении с цельнометаллическим или просечно-вытяжным листом);
  • Удобство монтажа и демонтажа без сварки с использованием только слесарного инструмента;
  • Соблюдение правил противопожарной безопасности при использовании в стеллажных конструкциях;
  • Вентиляция и отличная световая проводимость для многоуровневых помещений;
  • Оцинкованные настилы с полосой противоскольжения применяются на морских платформах, пирсах, причалах для безопасности передвижения.

Гарантия качества

Сварной решетчатый настил нашего производства сертифицирован в системе сертификации ГОСТ Р, что подтверждает соответствие продукции требованиям нормативного документа СТО 57099372-003.
Документы и сертификаты:
«ДиПОС» предлагает сварной решетчатый настил собственного производства.
Наша продукция:
  • Произведена на австрийском оборудовании
  • Отличается высоким качеством и соответствует требованиям стандарта СТО 57099372-003
  • Изготовлена с использованием связующего винтового прутка квадратного сечения, что обеспечивает надежность и безопасность при эксплуатации
  • Реализуется по доступным ценам от производителя.

В качестве несущей полосы при производстве сварного настила применяется резанная полоса из рулонной стали по ГОСТ 19903. Она изготавливается из горячекатаного или горячекатаного травленого проката, из свариваемых без ограничений конструкционных марок стали по EN 10025.

Параметры продукции

A) B)
Наименование размера Обозначение Точность изготовления, мм
Длина настила или несущей полосы L -4; +0
Ширина настила:
-для шага несущих полос 34; 51
-ля шага несущих полос 15; 21

В

-4; +0
-6; +0
Технологический вырез:
- глубина;
- ширина

h
i

-0; +8
-0; +8
Разница между длиной диагоналей настила D1-D2 не более 5
Высота несущей полосы:
- от 20 до 25 мм включитально
свыше 25 до 50 мм включительно

Н

-0,5; +1
-0,75; +1,5;
Толщина несущей полосы t ± 0,4
Выступ связующего прутка над несущей полосой:
- стандартная несущая полоса
- несущая полоса противоскольжения

g

0; +1
0; +2
Шаг несущей полосы* а ±1,5
Шаг связуещего прутка сбоку от несущей полосы k не более 0,5
Выступ несущей полосы от крайних связующих прутков q b/2, но не меньше 25 (для автоматической резки)
Несущие полосы:
Полоса из горячекатаной, горячекатаной травленой, холоднокатаной свариваемой без ограничений марок стали.
Ширина полосы Толщина полосы
в автоматическом режиме: 20-60 мм
в ручном режиме: 20-100 мм
в автоматическом режиме: 2-5 мм
в ручном режиме: 2-8 мм
Связующие полосы:
Витой квадрат, пруток круглого сечения, пруток периодического сечения из горячекатаной, горячекатаной травленой, холоднокатаной свариваемой без ограничений марок стали.
Диаметр связующего прутка от 4 до 8 мм
Решетки:
Ширина решетки Длина решетки Шаг несущих полос Шаг связующих стержней
до 1200 мм до 9 000мм 15,1 (15) мм
21,6 (21) мм
34,3 (34) мм
51,0 (51) мм
и кратные им шаги
(например, 43,2 (42);
68,6 (68) и т.д.)
бесступенчато
с постоянным шагом
от 19 до 130 мм

* — в скобках приведены значения, указываемые при заказе и маркировке настилов

ТИПЫ ОБРАМЛЕНИЯ СВАРНОГО НАСТИЛА

Тип А — Тип А. Стандартный тип обрамления. Высота обрамления равна высоте несущей полосы. Обрамляются торцы несущих полос

Тип В — Тип В. Высота обрамления меньше на 5 мм высоты несущей полосы. Обрамляются торцы несущих полос

Тип D — Тип D. Высота обрамления больше высоты несущей полосы и выступает выше несущей полосы. Используется в качестве защитного ребра на площадках технического обслуживания. Обрамляются торцы несущих полос.

Тип Е — Тип Е. Высота обрамления больше высоты несущей полосы и выступает ниже несущей полосы. Используют в случаях, если высота несущей полосы ниже высоты опорного профиля. Обрамляются торцы несущих полос.

Тип G — Тип G. Обрамление торцов несущих полос металлическим уголком. Высота уголка равна высоте несущей полосы. Данный вариант обрамления применяется для настилов под укладку напольной поверхности.

ВИДЫ И СПОСОБЫ КРЕПЛЕНИЯ СВАРНОГО НАСТИЛА

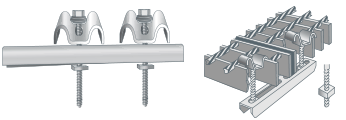

Скоба + саморез 6,3х51 со сверлом.

Самый распространенный способ крепления.
Отличается невысокой ценой, легким и быстрым монтажом.
Верхняя часть скобка + болт М8х60 + нижняя часть  — прижимная скоба+ гайка М8.

Незаменимо на объектах, где есть вероятность вибрации;
Исключает повреждения поверхности металлоконструкций;
Можно неоднократно использовать при повторном монтаже.
Верхняя часть скобка  — 2 шт. + болт М8х60 — 2 шт. + нижняя часть  — прижимная планка + гайка М8 — 2 шт.

Используется при установке настила на большой высоте и при вероятности сдвига конструкции.
Предназначается для скрепления настила между собой, гарантируя при этом стабильную и однородную поверхность.

Преимущества сварного решетчатого настила перед ПВЛ

Также для закрытия определенной производственной площадки используют и ячеистые профлисты. Лист просечно-вытяжной изготавливается из листового стального металлопроката. Он представляет собой цельнометаллическое полотно с рифленой поверхностью, на которой равномерно расположены ячейки, образующие чешуйчатый рисунок. Он получается путем просекания с последующей вытяжкой металлического листа на специальном прессе. Ячейки просечно-вытяжного листа должны обязательно располагаться вдоль направления волокон прокатки листа. Рифленая поверхность, которую имеет просечно-вытяжной лист, препятствует скольжению, обладает хорошими прочностными показателями, способностью самоочищения от грязи, влаги и снега, делает его удобным материалом для применения в качестве настила с высокими эксплуатационными характеристиками.

  • Основным преимуществом, которое имеет настил над просечно-вытяжным листом, является наличие несущих полос. Несущие полосы, расположенные с заданным интервалом при одинаковых габаритных размерах настила и просечно-вытяжного листа, позволяют нести более большую нагрузку. Это наиболее важный фактор при использовании данного вида продукции.
  • Сварной настил, изготавливаемый на нашем предприятии, имеет габаритные размеры до 6100 мм в длину и до 1200 мм в ширину, что, по сравнению с максимальными габаритами листа пвл (3000 мм х 1250 мм), имеет преимущество при перекрытии больших площадей.
  • Решетчатая структура этого материала обеспечивает необходимую вентиляцию и светопрозрачность помещения, в котором установлены сварные настилы, она позволяет подводить коммуникации и электрическую проводку в любое место на поверхности.
  • В частности, монтаж ПВЛ производится сложнее и дольше в отличие от настилов.

По вопросам покупки или поставки

  • Свяжитесь с нами через форму «Заказ металлопродукции», указав необходимые Вам параметры
  • Чтобы сделать заказ, обратитесь к нашему сотруднику:
    Дмитрию Анатольевичу Клубкову
    Начальнику отдела продаж СРН и ППН тел. +7 (4932) 38-44-41 доб. 2212
    email: klubkov@vv-metal.ru

Будем рады сотрудничеству!
